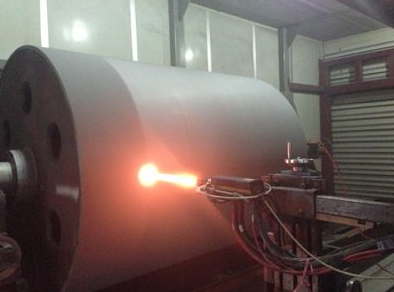

| 火焰耐磨熱噴涂技術(shù)：耐磨熱噴涂對噴砂表面的粗糙度的要求。
為了獲得滿意的涂層結(jié)合強度，火焰噴涂對基體表面噴砂處理后的粗糙度有特定的要求。
（1）以表面粗糙度（Ra)表示。按噴砂表面波峰與波谷的算術(shù)平均值表示，不同情況下熱噴涂合適的表面粗糙度值表1所列。
通常隨著表面粗糙度增大，涂層的結(jié)合強度提高。但當(dāng)Ra＞10mμ后這種效果就大大減弱。欲獲得 佳的涂層結(jié)合強度，其相應(yīng)的表面粗糙度尺寸應(yīng)為被噴涂粉末直徑的3/4。
（2）以噴砂態(tài)的表面形貌表示，按GB8923-88“涂裝前鋼材表面銹蝕等級和除銹等級”標(biāo)準(zhǔn)的規(guī)定，熱噴涂時鋼鐵材料的噴砂除銹分級要求達到 高級Sa3.0級，即金屬基體呈現(xiàn)白色，噴砂后的表面無各種明顯的油、脂、灰塵、軋皮、銹斑、涂膜、氧化物、腐蝕產(chǎn)物和其他外來物質(zhì)。至少應(yīng)達到近白色的次高級Sa2.5級。
噴砂后基體表面的形貌和顏色應(yīng)與鋼材表面噴砂的標(biāo)準(zhǔn)等級圖片或標(biāo)準(zhǔn)等級樣板進行比較評定。
|
應(yīng)用對象
|
大多數(shù)噴涂層
|
薄金屬件
|
塑料件
|
|
表面粗糙度Ra/um
|
2.5~13.0
|
1.3
|
6
|
|
